2023年一级消防工程师《消防安全案例分析》考前模拟卷(一)第六题
京疆援培一级消防工程师考试频道在分析考试大纲，总结历年考试真题的基础上，携手名师对2023年度一级消防工程师考试难点、要点和重要考点进行研究，针对一级消防工程师考试各科目整理出了考前模拟试题的内容，京疆援培小编在这里跟考生分享2023年度一级消防工程师考试《消防安全案例分析》考前模拟卷（一）及答案解析的内容，供考生考前冲刺备考之用。
第六题
某大型商场，地下 1 层，地上 5 层，建筑高度 30m。地下一层为设备用房和汽车库，建筑面积为 10100m2，其中地下汽车库建筑面积为 8050m2，消防水泵房、消防水池均设置在地下一层，地上每层面积均为 3000m2，其中地上一至三层为商场营业厅，四至五层为餐饮、游乐场所、影剧院，屋顶设高位消防水箱和稳压泵。该建筑设有自动喷水灭火系统，地下汽车库采用预作用自动喷水灭火系统，其他区域采用湿式自动喷水灭火系统，影剧院舞台葡萄架下部设有雨淋系统，并串联接入湿式自动喷水灭火系统。
商场中庭贯穿一至五层，与其他部位之间采用防火卷帘分隔。商场营业厅内采用石膏板吊顶，地下汽车库不设吊顶。
某消防技术服务机构对该建筑消防设施进行检查与测试，现场检查结果如下:
1.地下汽车库内配水支管布置在梁下，采用直立型洒水喷头，地上一至三层商场营业厅内采用边墙型洒水喷头。
2.在检查过程中发现湿式报警阀组漏水。

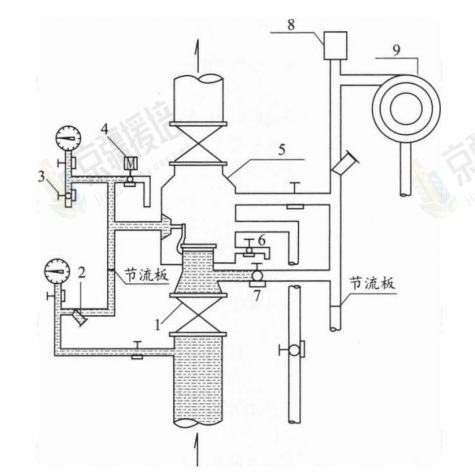

3.雨淋报警阀组示意图见下图。
4.检测湿式报警阀进口和出口水压均正常，打开地上三层末端试水阀，连续放水 5min,水力警铃和压力开关动作，消防水泵启动，但水流指示器一直不动作。
5.检测人员核查预作用系统试压及调试记录，发现水压强度试验的测试点设在系统管网的最高点，对管网注水达到试验压力后稳压 30min，管网压力降为 0.08MPa，判定水压强度试验为合格。气压严密性试验压力为 0.28MPa，稳压 24h 后压力降为 0.02MPa。 在严密性试验后对管网进行冲洗，系统调试记录仅有水源调试和排水设施调试记录。
根据以上材料，回答下列问题。
1 地下汽车库应至少设几套预作用报警阀组?地下汽车库是否需要设置水流指示器?并说明理由。
2 指出洒水喷头选型存在的问题，并说明理由。
3 分析湿式报警阀组漏水的原因。
4 指出图中编号 1~9 组件的名称。雨淋报警阀的自动控制方式有哪几种?
5 分析水流指示器一直不动作的原因。
6 预作用自动喷水灭火系统试压及冲洗存在的问题，并说明理由。系统调试还应包括哪些内容?
答案及解析
第六题
【答案】
1.（1）至少设 1 套预作用报警阀组。
理由:地下汽车库为中危险级 II 级，一只喷头的最大保护面积为 11.5m2，设置喷头的个数
N=8050/11. 5=700，预作用系统报警阀组控制的洒水喷头数不宜超过 800 只，至少设一套预作用阀组。
（2）需要设置水流指示器。
理由:预作用系统设一套预作用阀组，地下汽车库划分防火分区的个数 8050/ 4000=3 个，除报警阀组控制的酒水喷头只保护不超过防火分区面积的同层场所外，每个防火分区、每个楼层均应设水流指示器。
2.存在的问题:
（1）商场营业厅内采用边墙型洒水喷头。理由:该商场营业厅为中危险 II 级，可采用边墙型喷头。
3.原因:
（1）排水阀门未完全关闭。
（2）阀瓣密封垫老化或者损坏。
（3）系统侧管道接口渗漏。
（4）报警管路测试控制阀渗漏。
（5）阀瓣组件与阀座之间因变形或者污垢、杂物阻挡出现不密封状态。
4.（1）1.控制阀； 2.过滤器； 3.手动快开阀； 4.电磁阀； 5.雨淋阀； 6.自动滴水阀； 7. 试警铃阀； 8. 报警阀压力开关； 9.水力警铃。
（2）雨淋报警阀的自动控制方式:可采用电动、液(水)动或气动。
5.（1）桨片被管腔内杂物卡阻；
（2）调整螺母与触头未调试到位:
（3）电路接线脱落。
6.（1）水压强度试验的测试点设在系统管网的最高点。
理由:水压强度试验的测试点应设在系统管网的最低点。
（2）对管网注水达到试验压力后稳压 30min，管网压力降为 0.08MPa,判定水压强度试验为合格。
理由:管网应无泄漏、无变形，且压力降不应大于 0.05MPa 为合格。
（3）气压严密性试验压力为 0.28MPa,稳压 24h 后压力降为 0.02MPa. 理由:稳压 24h 后压力降不应大于 0.01MPa。
（4）在严密性试验后对管进行冲洗。
理由:进行强度试验后冲洗，然后进行严密性试验。
系统调试还包括:
（1）消防水泵调试。
（2）稳压泵调试。
（3）报瞥阀调试。
（4）联动试验。
