京疆援培2022年二级建造师考试考点点睛资料——《机电工程管理与实务》
专题一：设备安装
一、基础检查验收
二、影响设备安装精度的因素
地脚螺栓对安装精度的影响主要是紧固力和垂直度。地脚螺栓紧固力不够，安装或混凝土浇筑时产生偏移而不垂直，螺母（垫圈）与设备的接触会偏斜，局部还可能产生间隙，受力不均，会造成设备固定不牢引起设备安装位置发生变化。
三、流动式起重机的使用要求（能计算起重机是否能满足吊装要求）
1.一般要求
1）单台起重机吊装的计算载荷应小于其额定载荷。
（2）起重机应根据其性能选择合理的工况。
（3）起重机吊装站立位置的地基承载力应满足使用要求。
（4）使用超起工况作业时，应满足超起系统改变工作半径（伸缩、旋转）必备的场地和空间需要。
（8）两台起重机作主吊吊装时，吊重应分配合理，单台起重机的载荷不宜超过相关起重规范规定的额定载荷比例，必要时应采取平衡措施。如：应限定起升速度及旋转速度。
（9）多台起重机械的操作应制定联合起升作业计划，还应包括仔细估算每台起重机按比例所搬运的载荷。基本要求是确保起升钢丝绳保持垂直状态。

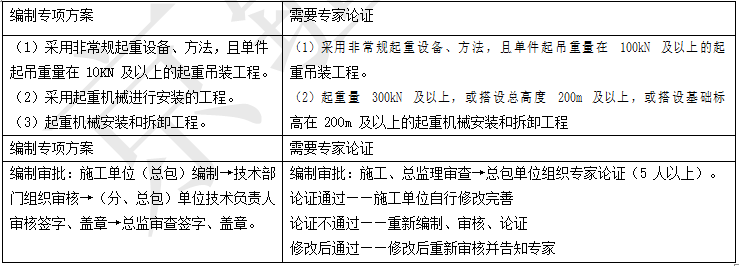

四：吊装方案的编制与审批：
3.其他管理要求
（1）专项施工方案实施前，编制人员或者项目技术负责人应当向施工现场管理人员进行方案交底。
施工现场管理人员应当向作业人员进行安全技术交底，并由双方和项目专职安全生产管理人员共同签字确认。
（2）施工单位应当对危大工程施工作业人员进行登记，项目负责人应当在施工现场履职。
项目专职安全生产管理人员应当对专项施工方案实施情况进行现场监督。
五：危大工程安全专项施工方案编制要求和内容 P205-206
实行施工总承包的，安全专项施工方案应当由施工总承包单位组织编制。危大工程实行分包的，专项施工方案可以
由相关专业分包单位组织编制。
比如：跨度 36m 及以上的钢结构安装工程，或跨度 60m 及以上的网架和索膜结构安装工程；重量 1000kN 及以上的大型结构整体顶升、平移、转体等施工工艺均属超过一定规模的危险性较大的分部分项工程。
六：设备安装调整
1.工业小型汽轮机的安装一般程序
（1）整装：吊装、找正、找平及附属设备安装；施工重难点：汽轮机与被驱动机械联轴节的对中找正及安装调整
八：设备安装偏差方向的控制
九：低压缸组合安装技术要点 P91
1）低压外下缸组合时汽缸找中心的基准可以用激光、拉钢丝、假轴、转子等。目前多采用拉钢丝法。
2）低压外上缸组合包括：先试组合，以检查水平、垂直结合面间隙，符合要求后正式组合。
3）低压内缸组合包括：当低压内缸就位找正、隔板调整完成后，低压转子吊入汽缸中并定位后，再进行通流间隙调整。例如，汽轮机安装中、低压缸螺栓大都采用冷紧。汽缸螺栓冷紧时，应先采用 50%〜60%的规定力矩对汽缸螺栓左右对称进行预紧，然后再用 100%的规定力矩进行紧固。
专题二：管道安装
一：阀门检验
安全阀：安全阀的校验，应进行整定压力调整和密封试验。
1）整定压力调整是指安全阀在运行条件下开始开启的预定压力，是在阀门进口处测量的表压力。整定压力调整方法为缓慢升高安全阀的进口压力，升压到整定压力的 90%后，升压速度不高于 0.01MPa/S。当测到阀瓣有开启或者见到、听到试验介质的连续排出时，则进口压力被视为安全阀的整定压力。
2）密封试验是指在整定压力调整合格后，在进行试验的进口压力下，测量通过阀瓣与阀座密封面间的泄漏率。
3）安全阀校验应做好记录、铅封，出具校验报告。
二、管道加工
1.卷管制作技术要求
（1）卷管同一筒节两纵焊缝间距不应小于 200mm。
（2）卷管组对时，相邻筒节两纵焊缝间距应大于 100mm。
（3）有加固环、板的卷管，加固环、板的对接焊缝应与管子纵向焊缝错开，其间距不应小于 100mm，加固环、板距卷管的环焊缝不应小于 50mm。
三：管道连接
焊接：焊接适用于非镀锌钢管，多用于暗装管道和直径较大的管道，并在高层建筑中应用较多。铜管连接可采用专用接头或焊接，当管径小于 22mm 时宜采用承插或套管焊接，承口应迎介质流向安装，当管径大于或等于 22mm 时宜采用对口焊接。不锈钢管可采用承插焊接。
五：支、吊架安装
（2）无热位移管道，吊杆应垂直安装；有热位移，吊点在位移值相反方向，位移值 1/2 偏位安装
（3）固定支架应按设计文件的规定安装，并应在补偿装置预拉伸或预压缩之前固定。没有补偿装置的冷、热管道直管段上不得同时安置 2 个及 2 个以上的固定支架。
六：管道系统试验 P85
压力试验替代的规定
（2）当管道的设计压力大于 0.6MPa 时，设计和建设单位认为液压试验不切实际时，可按规定的气压试验代替液压试验。
七：伸缩缝及膨胀间隙的留设
1．伸缩缝留设规定
（2）两固定管架间水平管道的绝热层应至少留设一道伸缩缝。
（3）立式设备及垂直管道，应在支承件、法兰下面留设伸缩缝。
（4）弯头两端的直管段上，可各留一道伸缩缝；当两弯头之间的间距较小时，其直管段上的伸缩缝可根据介质温度确定仅留一道或不留设。
（6）伸缩缝留设的宽度，设备宜为 25mm，管道宜为 20mm。
（7）保温层的伸缩缝，应采用矿物纤维毡条、绳等填塞严密，并应捆扎固定。高温设备及管道保温层的伸缩缝外，应再进行保温。
2.膨胀间隙的留设
有下列情况之一时，必须在膨胀移动方向的另一侧留设膨胀间隙：
（1）填料式补偿器和波形补偿器。
（2）当滑动支座高度小于绝热层厚度时。
（3）相邻管道的绝热结构之间。
（4）绝热结构与墙、梁、栏杆、平台、支撑等固定构件和管道所通过的孔洞之间。
八：管道安装原则 P136
（6）冷热水管道上下平行安装时热水管道应在冷水管道上方，垂直安装时热水管道应在冷水管道左侧。
（9）低温热水辐射供暖系统埋地敷设的盘管不应有接头。
九：管道系统试验 P138
3）热水供应系统、供暖系统安装完毕，管道保温之前应进行水压试验。试验压力应符合设计要求，当设计未注明时，热水供应系统和蒸汽供暖系统、热水供暖系统水压试验压力，应以系统顶点的工作压力加 0.1MPa,同时在系统顶点的试验压力不小于 0.3MPa;
高温热水供暖系统水压试验压力，应以系统最高点工作压力加 0.4MPa;
塑料管及铝塑复合管热水供暖系统水压试验压力，应以系统最高点工作压力加 0.2MPa,同时在系统最高点的试验压力不小于 0.4MPa。
专题三：架空线路施工
一：架空线路的组成 P64-65
1.电杆线路由基础、电杆、导线、绝缘子、金具、避雷线及接地装置等组成。
2.横担是装在电杆上端，用来固定绝缘子架设导线的，清时也用来固定开关设备或避雷器等。横担主要是角钢横担、瓷横担等。
3.绝缘子用来支持固定导线，使导线对地绝缘，并还承受导线的垂直荷重和水平拉力，绝缘子应有良好的电气绝缘性能和足够的机械强度，常用的绝缘子有针式绝缘子、蝶式绝缘子和悬式绝缘子。
二、档距测量
钢尺量距：20m~80m；一段架空线路，测量视距：≤400m；大跨越档距测量方法：电磁波测距法、解析法
三：导线连接要求
专题四：进度管理
1.横道图：横道图的识图，延误对工期影响的判定；横道图压缩工期
2.网络图：网络图工期计算、延误对工期影响的判定；网络图压缩工期
3.压缩工期的方法：改变工作之间的衔接关系（平行施工）
缩短某些工作的持续时间
4.索赔：计算可索赔的费用和工期（压缩工期增加费用的索赔）
专题五：施工组织设计管理
一：施工组织设计的编制与审批
二：施工组织设计的动态管理
1.项目施工过程中，发生下列情况之一时，施工组织设计应进行修改或补充。
（1）工程设计有重大修改
当工程设计图纸发生重大修改时，如地基基础或主体结构的形式发生变化、装修材料或做法发生重大变化、机电设备系统发生大的调整等，需要对施工组织设计进行修改；对工程设计图纸的一般性修改，视变化情况对施工组织设计进行补充；对工程设计图纸的细微修改或更正，施工组织设计则不需调整。
（2）有关法律、法规、规范和标准实施、修订和废止
（3）主要施工方法有重大调整；（4）主要施工资源配置有重大调整；（5）施工环境有重大改变
三：设计变更的分类
按照变更的内容性质，分为重大设计变更和一般设计变更。
1.重大设计变更：重大设计变更是指变更对项目实施总工期和里程碑产生影响，或改变工程质量标准、整体设计功能，或增加的费用超出批准的基础设计概算，或增加原批准概算中没有列入的单项工程，或工艺方案变化、扩大设计规模、增加主要工艺设备等改变基础设计范围等原因提出的设计变更。重大设计变更应按照有关规定办理审批手续。
四：施工组织设计的动态管理
2.经过修改或补充的施工组织设计应重新审批后实施。
（1）施工组织设计（方案）的修改或补充应由原编制人员来实施；
（2）施工组织设计（方案）修改或补充后原则上需按原审批级别重新审批。
4.施工组织设计应在工程竣工验收后归档。
专题五：工程交底
一：施工技术交底
（一）单位工程技术交底 P222
在单位工程开工前，项目技术负责人应根据单位工程施工组织设计、工程设计文件、设备说明书和上级交底内容等资料拟定技术交底大纲，对本专业范围内的负责人、技术管理人员、施工班组长及施工骨干人员进行技术交底。交底内容是本专业范围内施工和技术管理的整体性安排。
（二）施工技术交底的要求
4.技术交底的层次、阶段及形式应根据工程的规模和施工的复杂、难易程度及施工人员的素质来确定。
5.施工技术交底内容应与施工项目内容、施工工艺、材料、施工人员的技术水平、现场施工机具设备状况以及现场作业环境相对应，充分体现工程特点。
6.技术交底以书面文件为准，交底过程中可利用音像资料、BIM 技术作为辅助手段。
7.技术交底必须在施工前完成，并办理好签字手续后方可开始施工操作。
9.技术交底完成后，交底双方负责人在交底记录上签字确认。经签署的交底记录份数结合项目交工资料要求确定，且必须确保交底人持一份、接收交底人至少持一份。
二、单位工程施工进度计划实施前的交底 P238
1.参加交底的人员应有项目负责人、计划人员、调度人员、作业班组人员以及相关的物资供应、安全、质量管理人员。
2.交底内容：施工进度控制重点（关键线路、关键工作）、施工用人力资源和物资供应保障情况、各专业队组（含分包方的）分工和衔接关系及时间点、安全技术措施要领和单位工程质量目标。
三、安全技术交底 P264
3.安全技术交底主要内容
（1）工程项目和分部分项的概况；（2）本施工项目的施工作业特点和危险点；（3）针对危险点的具体预防措施；（4）作业中应遵守的操作规程及注意事项；
（5）发现事故隐患应采取的措施；（6）发生事故后应采取的避难、应急、急救措施。
P7：工程塑料：聚酰胺（尼龙，PA）、聚碳酸酯（聚碳，PC）、聚甲醛（POM）、聚酯（主要是 PBT）及聚苯醚（PPO）
聚甲醛：“夺钢、超钢”替代锌、黄铜、铝和钢制作许多部件
P9：常用的绝热材料：有膨胀珍珠岩类、离心玻璃棉类、超细玻璃棉类、微孔硅酸壳、矿棉类、岩棉类、泡沫塑料类等。
P15：母线槽按绝缘方式可分为空气型母线槽、紧密型母线槽和高强度母线槽三种；按导电材料分为铜母线槽和铝母线槽；按防火能力可分为普通型母线槽和耐火型母线槽。
高层建筑的垂直输配电应选用紧密型母线槽，可防止烟囱效应；P19：石油化工设备分为静设备、动设备等。
静设备包括：容器、反应设备、塔设备、换热设备、储罐等；
动设备包括：压缩机、粉碎设备、混合设备、分离过滤设备、制冷设备、干燥设备、包装设备、输送设备、储运设备、成型设备等。
（3）分离设备（代号的。主要用于完成介质的流体压力平衡和气体净化分离等的压力容器称为分离设备。如分离器、过滤器、集油器、缓冲器、洗涤器等。
P22：沉降观测采用二等水准测量方法。每隔适当距离选定一个基准点与起算基准点组成水准环线。例如，对于埋设在基础上的基准点，在埋设后就开始第一次观测，随后的观测在设备安装期间连续进行。
P23：水准测量法的主要技术要求：
1）各等级水准点，应埋设水准标石。水准点应选在土质坚硬、便于长期保存和使用方便的地点。墙水准点应选设于稳定的建筑物上，点位应便于寻找、保存和引测。
2）一个测区及周围最少应有 3 个水准点
3）水准观测应在标石埋设稳定后进行。
（2）设备安装过程中，最好使用一个水准点作为高程起算点。当厂房较大时，可以增设水准点，但其观测精度应提高。P36：卸扣使用要求
（1）吊装施工中使用的卸扣应按额定负荷标记选用，不得超载使用，无标记的卸扣不得使用。
（2）卸扣表面应光滑，不得有毛刺、裂纹、尖角、夹层等缺陷，不得利用焊接的方法修补卸扣的缺陷。
（3）卸扣使用前应进行外观检查，发现有永久变形或裂纹应报废。
（4）使用卸扣时，只应承受纵向拉力。
P44：预热、后热及焊后热处理
（1）20HIC 任意壁厚均需要焊前预热和焊后热处理，以防止延迟裂纹的产生。若不能及时热处理，则应在焊后立即后
热 200-350℃保温缓冷。
（2）其他牌号非合金钢用于压力容器时，最低预热温度 15℃。
6
（3）其他牌号用于工业管道焊接接头母材厚度＞25mm 时，最低预热温度 80℃。母材厚度＜25mm，最低预热温度 10℃。
（4）为改善焊接接头的焊后组织和性能或消除残余应力而进行的热处理，称为焊后热处理。
例如：非合金钢管道壁厚大于 19mm 时，应进行焊后消除应力热处理。
（5）焊后热处理应符合设计文件规定或相关施工标准、规范、焊接工艺评定报告。
（6）有焊后消除应力热处理要求的压力容器（压力管道），经挖补修理后，应当根据补焊深度确定是否需要进行消除应力处理。
P49：焊接缺陷
2）按缺陷出现位置不同可分为：表面缺陷（如焊缝尺寸不符合要求，咬边、表面气孔、表面夹渣、表面裂纹、焊瘤、弧坑等）；内部缺陷（如气孔、夹渣、裂纹、未熔合、偏析、显微组织不符合要求等）。
P62：2）真空断路器的交接试验内容：测量绝缘电阻，测量每相导电回路电阻，交流耐压试验，测量断路器的分合闸时间，测量断路器的分合闸同期性，测量断路器合闸时触头弹跳时间，测量断路器的分合闸线圈绝缘电阻及直流电阻，测量断路器操动机构试验。
3）六氟化硫断路器交接试验内容：测量绝缘电阻，测量每相导电回路电阻，交流耐压试验，测量断路器的分合闸时间，测量断路器的分合闸速度，测量断路器的分合闸线圈绝缘电阻及直流电阻，测量断路器操动机构试验，测量断路器内六氟化硫气体含水量。
2.交接试验注意事项
P63：五防连锁”—①防止误合、误分断路器；②防止带负荷分、合隔离开关；③防止带电挂地线；④防止带电合接地开关；⑤防止误入带电隔离间。
P76：母线与设备连接前，应进行母线绝缘电阻的测试，并进行耐压试验。
P78：
P96：设备的清点检查和验收→基础验收→基础放线→设备搬运及起重吊装→钢架及梯子平台的安装→汽包安装→锅炉本体受热面的安装→尾部受热面的安装→本体管道安装→水压试验→燃烧设备的安装→附属设备安装→热工仪表保护装置安装。
P98：锅炉受热面安装质量控制
锅炉受热面系统应整体水压试验合格。汽包锅炉一次汽试验压力为汽包设计压力的 1.25 倍；
直流锅炉水压试验压力为过热器出口设计压力的 1.25 倍，且不小于省煤器进口设计压力的 1.1 倍；再热器试验压力为再热器进口设计压力的 1.5 倍。试验水质应使用除盐水，pH 值在 10.5 以上，氯离子含量小于 0.2mg/L。
P100：风力发电设备的安装程序
施工准备→基础环平台及变频器、电器柜→塔筒安装→机舱安装→发电机安装→叶片与轮载组合→叶轮安装→其他部
件安装→电气设备安装→调试试运行→验收
P101：风力发电设备安装技术要求
安装前应制定风力发电风机的专项施工方案，明确根据现场条件和风力发电风机设备的特点选择恰当的吊装机械，制定吊装方案，吊车机械要制定防倾倒措施，要有在吊装过程中防止风机设备损伤的针对性措施。（2）塔式光热发电集热设备安装技术要求
1）定日镜与支架固定牢固，安装位置、镜面调整角度符合图纸设计要求。
P102：钢制焊接常压容器
1.制作技术
（2）焊接工艺评定报告、焊接工艺规程、施焊记录及焊工的识别标记，应保存 3 年。
（3）返修次数、部位和返修情况应记入容器的质量证明书。
（4）除另有规定，容器对接焊接接头需进行局部射线或超声检测，检测长度不得少于各条焊接接头长度的 10%。局部无损检测应优先选择 T 形接头部位。
（6）试验液体一般采用水，需要时也可采用不会导致危险的其他液体。试验气体一般采用干燥、洁净的空气，需要时也可采用氮气或其他惰性气体。
3.验收要求
（1）容器出厂质量证明文件应包括三部分；1）产品合格证。2）容器说明书 3）质量证明书P104：（4）球罐的焊后整体热处理
球形罐根据设计图样要求、盛装介质、厚度、使用材料等确定是否进行焊后整体热处理。球形罐焊后整体热处理应在压力试验前进行。
P1051.储罐壁板
（1）大型浮顶罐——正装法；（焊接顺序：先纵后环）
（2）拱顶罐——倒装法（避免了高空作业）；提升工具：电动葫芦或液压提升系统P106：低压湿式气柜
湿式气柜是设置水槽、用水密封的气柜，包括直升式气柜（导轨为带外导架的直导轨）和螺旋式气柜（导轨为螺旋形）。
可按照活动塔节分为单节气柜和多节气柜。
2.干式气柜（干式柜）
干式柜，密封形式为非水密封，具有活塞密封结构的储气设备，其储气压力是由活塞钢构、密封装置、导轮和活塞配重等的自重产生的。
目前，国内主要有多边稀油密封气柜、圆筒形稀油密封气柜和橡胶膜密封气柜几类。
P107：储罐充水试验
①检查罐底严密性；②罐壁强度及严密性；③固定顶的强度、稳定性及严密性；④浮顶及内浮顶的升降试验及严密性；
⑤浮顶排水管的严密性；⑥进行基础的沉降观测
P109：钢结构紧固连接要求
钢结构制作和安装单位，应按现行国家标准规定分别进行高强度螺栓连接摩擦面的抗滑移系数试验，其结果应符合设计要求。当高强度螺栓连接节点按承压型连接或张拉型连接进行强度设计时，可不进行摩擦面抗滑移系数的试验。
P111:（3）仪表调校应遵循的原则：先取证后校验；先单校后联校；先单回路后复杂回路；先单点后网络。
2.自动化仪表安装施工程序
施工准备→配合土建制作安装盘柜基础→盘柜、操作台安装→电缆槽、接线箱（盒）安装→取源部件安装→仪表单体校验、调整安装→电缆敷设→仪表管道安装→仪表电源设备试验→综合控制系统试验→回路试验、系统试验→投运→竣工资料编制→交接验收。
P113:（2）温度取源部件与管道安装要求。
1）温度取源部件与管道垂直安装时，取源部件轴线应与管道轴线垂直相交；
2）在管道的拐弯处安装时，宜逆着物料流向，取源部件轴线应与管道轴线相重合；
3）与管道呈倾斜角度安装时，宜逆着物料流向，取源部件轴线应与管道轴线相交。
P116:10.综合控制系统在回路试验和系统试验前应在控制室内对系统本身进行试验。试验项目应包括组成系统的各操作站、工程师站、控制器、个人计算机和管理计算机、总线和通信网络等设备的硬件和软件的有关功能试验。综合控制系统的试验应按批准的试验方案进行。
P118：除锈质量等级
P125：当采用抹面类涂抹保护层时，应符合下列规定：
（1）露天的绝热结构，不宜采用抹面保护层。如需采用时，应在抹面层上包缠毡、箔、布类保护层，应在包缠层表面涂敷防水、耐候性的涂料。
（2）保温抹面保护层施工前，除局部接槎外，不应将保温层淋湿，应采用两遍操作、一次成型的施工工艺。接槎应良好，并应消除外观缺陷。
（3）在抹面保护层未硬化前，应采取措施防止雨淋水冲。当昼夜室外平均温度低于 5°C 且最低温度低于-3°C 时，应按冬期施工方案采取防寒措施。
（4）高温管道的抹面保护层和钢丝网的断缝，应与保温层的伸缩缝留在同一部位，缝内应填充软质矿物棉材料。室外的高温管道，应在伸缩缝部位加设金属护壳。
P129：底和墙砌筑技术要求
1.砌筑炉底前，应预先找平基础。必要时，应在最下一层用砖加工找平。砌筑反拱底前，应用样板找准砌筑弧形拱的基面；斜坡炉底应放线砌筑。
4．反拱底应从中心向两侧对称砌筑。
6.圆形炉墙应按中心线砌筑。当炉壳的中心线垂直误差和半径误差符合炉内形要求时，可以炉壳为导面进行砌筑。
7.弧形墙应按样板放线砌筑。砌筑时，应经常用样板检查。
10．砌砖时应用木锤或橡胶锤找正，不应使用铁锤。砌砖中断或返工拆砖时，应做成阶梯形的斜搓。
11.留设膨胀缝的位置，应避开受力部位、炉体骨架和砌体中的孔洞，砌体内外层的膨胀缝不应互相贯通，上下层应相互错开。
P142：梯架、托盘和槽盒施工技术要求
（1）金属梯架、托盘或槽盒本体之间的连接应牢固可靠。全长不大于 30m 时，不应少于 2 处与保护导体可靠连接；全长大于 30m 时，每隔 20~30m 应增加一个连接点，起始端和终点端均应可靠接地。
P144：电动机接线前检查
P145：照明配电箱安装技术要求
（1）照明配电箱应安装牢固，配电箱内应标明用电回路名称。
（2）照明配电箱内应分别设置中性线（N 线）和保护接地（PE 线）汇流排，中性线和保护地线应在汇流排上连接，不得绞接。
（3）照明配电箱内每一单相分支回路的电流不宜超过 16A，灯具数量不宜超过 25 个。大型建筑组合灯具每一单相回路电流不宜超过 25A，光源数量不宜超过 60 个（当采用 LED 光源时除外）。
（4）插座为单独回路时，数量不宜超过 10 个。用于计算机电源插座数量不宜超过 5 个。
2.灯具安装技术要求【2016/2017 案例】
（1）灯具安装应牢固，采用预埋吊钩、膨胀螺栓等安装固定，严禁使用木楔、尼龙塞或塑料塞固定。
（3）Ⅰ类灯具的金属外壳必须用铜芯软线与保护导体可靠连接，连接处应有接地标识，铜芯软导线的截面积应与进入灯具的电源线截面积相同。
（4）当吊灯灯具重量超过 3kg 时，应采取预埋吊钩或螺栓固定。
（5）质量大于 10kg 的灯具的固定及悬吊装置应按灯具重量的 5 倍做恒定均布载荷强度试验，持续时间不得少于 15min。
4．插座安装技术要求【21 单选（三相四孔插座）】
P147：接地干线的施工技术要求
（1）接地干线通常采用扁钢、圆钢、铜杆等，室内的接地干线多为明敷，一般敷设在电气井或电缆沟内。接地干线也可利用建筑中现有的钢管、金属框架、金属构架，但要在钢管、金属框架、金属构架连接处作接地跨接。
P152：
P153：空调水系统的施工技术要求
4.管道穿过地下室或地下构筑物外墙时，应采取防水措施，对有严格防水要求的建筑物，必须采取柔性防水套管。管道穿楼板和墙体处应设置钢制套管。设置在墙体内的套管应与墙体两侧饰面相平，设置在楼板的套管，其底部与楼板底部平齐，顶部应高出装饰面 20〜50mm，且不得将套管作为管道支撑。当穿越防火分区时，应采用不燃材料进行防火
封堵；保温管道与套管四周的缝隙应使用不燃材料堵塞紧密。
2.冷（热）水管道与支、吊架之间，应设置衬垫。衬垫的承压强度应满足管道全重，且应采用不燃与难燃硬质绝热材料或经防腐处理的木衬垫。
P154：（2）变风量空调系统联合调试应符合下列规定：
1） 系统空气处理机组应能在设计参数范围内对风机实现变频调速。
2） 空气处理机组在设计机外余压条件下，系统总风量应满足风量允许偏差为-5%〜10%的要求；新风量与设计新风量的允许偏差为 0〜10%。
3）各变风量末端装置的最大风量调试结果与设计风量的允许偏差应为 0〜15%。
P156：2.洁净风管系统安装的技术要点
洁净空调系统的风管安装同样对其清洁程度和严密性有更高的要求。
例如，风管安装前对施工现场彻底清扫，做到无尘作业，并应建立有效的防尘措施。经清洗干净包装密封的风管及部件，安装前不得拆除。如安装中间停顿，应将端口重新封好。风管连接处必须严密，法兰垫料应采用不产尘和不易老化的弹性材料，严禁在垫料表面刷涂料，法兰垫片宜减少拼接，且不得采用直缝对接连接。风管与洁净室吊顶、隔墙等围护结构的穿越处应严密，可设密封填料或密封胶，不得有渗漏现象发生。
3．高效过滤器的安装要点
（1）高效过滤器在安装前，洁净室必须内装修工程全部完成，经全面擦拭空吹 12-24 小时后进行；
（2）外包装不能带入洁净室，最内层包装必须在洁净室方能拆开
（3）安装前应进行外观检查，重点检查过滤器有无破损漏泄等
P158：安全防范工程的实施程序
安全防范等级确定→方案设计与报审→工程承包商确定→施工图深化→施工及质量控制→检验检测→管理人员培训→工程验收→投入运行。
2.施工图深化
（1）建筑智能化施工图的深化设计前，应先确定智能化设备的品牌、型号、规格。
（2）选择产品时，应考虑产品的品牌和生产地、应用实践以及供货渠道和供货周期；产品支持的系统规模及监控距离；产品的网络性能及标准化程度等信息
P160：同轴线缆的施工要求
1）同轴线缆的衰减、弯曲、屏蔽、防潮等性能应满足设计要求，并符合相应产品标准要求。同轴电缆应一线到位，中间无接头；同轴电缆的最小弯曲半径应大于其外径的 15 倍。
2）视频信号传输电缆要求：室外线路宜选用外导体内径为 9mm 的同轴电缆；室内线路宜选用外导体内径为 5mm 或 7mm 的同轴电缆；机房设备间的连接线，宜选用外导体内径为 3mm 或 5mm 的同轴电缆。电梯轿厢的视频同轴电缆应选用电梯专用电缆。
例如，SYV-75-5 表示：视频线采用了同轴电缆，阻抗 75Ω，其外护套材料是聚氯乙烯，外导体内径为 5mm。
P165：（5）给水排水系统调试检测
1）给水系统、排水系统和中水系统液位、压力参数及水泵运行状态检测；自动调节水泵转速；水泵投运切换；故障报警及保护。
2）给水和中水监控系统应全部检测；排水监控系统应抽检 50%，且不得少于 5 套，总数少于 5 套时应全部检测。
P166：（2）安全技术防范系统检测要求
1）子系统功能应按设计要求逐项检测；
2）摄像机、探测器、出入口识读设备、电子巡查信息识读器等设备抽检的数量不应低于 20%,且不应少于 3 台，数量少于 3 台时应全部检测。
P170：（3）自动喷水灭火系统施工程序
施工准备→干管安装→报警阀安装→立管安装→喷洒分层干、支管安装→喷洒头支管安装→管道试压→管道冲洗→减压装置安装→报警阀配件及其他组件安装→喷洒头安装→系统通水调试。
P171：水灭火系统施工要求
（6）自动喷水灭火系统的闭式喷头应在安装前进行密封性能试验，且喷头安装必须在系统试压、冲洗合格后进行。安装时不应对喷头进行拆装、改动，并严禁给喷头、隐蔽式喷头的装饰盖板附加任何装饰性涂层。喷头安装应使用专用扳手，严禁利用喷头的框架施拧；喷头的框架、溅水盘产生变形或释放原件损伤时，应采用规格、型号相同的喷头更换。
（7）雨淋报警阀组的安装应在供水管网试压、冲洗合格后进行。
（8）消防给水管网安装完毕后，应对其进行强度试验、冲洗和严密性试验。
（10）室内消火栓系统安装完成后应取顶层（或水箱间内）试验消火栓和首层两处消火栓进行试射试验。
P172：（3）排烟防火阀的安装位置、方向应正确，阀门应顺气流方向关闭，防火分区隔墙两侧的防火阀，距墙表面应不大于 200mm。
P173：3）石油储备库，地上固定顶储罐、内浮顶储罐和卧式储罐应设低倍数泡沫灭火系统或中倍数泡沫灭火系统，以及消防冷却水系统和火灾自动报警系统。
P177：液压电梯施工程序
土建交接检验→样板架安装、放线→导轨安装→千斤顶安装→液压配管→机房内配件安装→轿厢组装→井道内部件安装→调试验收→试运转。
P178：（一）电梯制造资料（出厂随机文件）
土建布置图、产品出厂合格证、门锁装置、限速器、安全钳及缓冲器等保证电梯安全的主要部件的型式检验证书复印件、设备装箱单、安装使用维护说明书、动力电路和安全电路的电气原理图。
P185：国有资金占控股或者主导地位的依法必须进行招标的项目，应当公开招标；但有下列情形之一的，可以邀请招标：
(1) 技术复杂、有特殊要求或者受自然环境限制，只有少量潜在投标人可供选择。
(2) 采用公开招标方式的费用占项目合同金额的比例过大。
(3) 国务院发展计划部门确定的国家重点项目和省、自治区、直辖市人民政府确定的地方重点项目不适宜公开招标的，经国务院发展计划部门或者省、自治区、直辖市人民政府批准，可以进行邀请招标。
P188：对招标的机电工程应认真调研的重点包括：
1）工程所在地的地方法律法规及特殊政策；
2）工程所在地的资源情况，包括劳动力资源、材料设备供应情况（含价格）、当地市场的设备租赁情况（货源及价格）、当地的施工条件等；
3）工程投资方的资金落实情况以及对工程项目如工期、质量、成本等的关注重点；
4）工程竞争对手的状况，尤其是经验、业绩、技术水平、当地的资源等；
5）招标工程的特点、难点、社会影响力以及参与各方情况；
6）对拟分包的专业承包公司的考察，重点是资质、价格、技术及业绩等；
7）参加现场踏勘与标前会议交底和答疑。
P189：电子招标投标活动
（4）投标人应当在投标截止时间前完成投标文件的传输递交，并可以补充、修改或者撤回投标文件。投标截止时间前未完成投标文件传输的，视为撤回投标文件。投标截止时间后送达的投标文件，电子招标投标交易平台应当拒收。
P193：一：总分包合同管理
P194：合同变更范围
除专用合同条款另有约定外，合同履行过程中发生以下情形的，应进行合同变更：
（1）增加或减少合同中任何工作，或追加额外的工作；
（2）取消合同中任何工作，但转由其他人实施的工作除外；
（3）改变合同中任何工作的质量标准或其他特性；
（4）改变工程的基线、标高、位置或尺寸等设计特性。
P196：P199：施工组织设计的编制原则
（1）施工组织设计的编制必须遵循工程建设程序。
（2）符合施工合同或招标文件中有关工程进度、质量、安全、环境保护、造价等方面的要求。
P214：材料采购合同的履行环节包括：材料的交付、交货检验的依据、产品数量的验收、产品的质量检验、采购合同的变更等。
P215：材料进场验收
在材料进场时必须根据进料计划、送料凭证、质量保证书或产品合格证，进行材料的数量和质量验收；验收工作按质量验收规范和计量检测规定进行；验收内容包括材料品种、规格、型号、质量、数量、证件等；验收要做好记录、办理验收手续；要求复检的材料应有取样送检证明报告；对不符合计划要求或质量不合格的材料应拒绝接收。
P251：2．工序质量控制

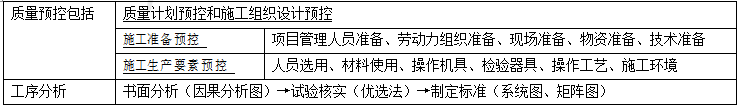

工序质量控制的方法一般有质量预控、工序分析、质量控制点的设置三种，以质量预控为主。
P262：一：项目部施工安全实施要点
1.根据企业安全生产管理制度，实施施工现场安全生产管理
2.建立健全安全生产责任体系
3.项目部各类人员安全生产职责
2.安全生产责任体系
（1）项目经理应为工程项目安全生产第一责任人，应负责分解落实安全生产责任，实施考核奖惩，实现项目安全管理目标；
（2）项目总工程师对本工程项目的安全生产负技术责任。
（3）施工员对所管辖劳务队（或班组）的安全生产负直接领导责任。
P274：伤亡事故发生时的应急措施
施工现场伤亡事故发生后，项目部应立即启动“事故应急预案”。
（1）首先抢救伤员，立即联系急救医院，争取抢救时间。
（2）应迅速排除险情，采取必要措施防止事故进一步扩大。
（3）保护事故现场，划出隔离区，做出隔离标识，并有人看护事故现场。确因抢救伤员和排险要求，而必须移动现场物品时，应当做出标记和书面记录，妥善保管有关证物；现场各种物件的位置、颜色、形状及其物理、化学性质等尽可能保持事故结束时的原来状态；必须采取一切可能的措施，防止人为或自然因素的破坏。
P282：2.对分包单位的考核与管理
总承包单位应从资质条件、技术装备、技术管理人员资格以及履约能力等方面对分包单位进行考核与管理，确定满足工程要求的分包单位。
P284：绿色施工总体上由施工管理、环境保护、节材与材料资源利用、节水与水资源利用、节能与能源利用、节地与施工用地保护六个方面组成。
P301：安装工程费的动态控制
P302：施工成本偏差控制及成本降低率
实际偏差=计划成本-实际成本；计划偏差=预算成本-计划成本；成本降低率=（计划成本—实际成本）/计划成本。
P308：联动试运行责任分工及参加单位
（1）由建设单位（业主）组织、指挥。
（4）联动试运行参加单位：建设单位、生产单位、施单位、调试单位以及总承包单位（若该工程实行总承包）、设计单位、监理单位、重要机械设备的生产厂家。
（5）若建设单位要委托施工单位（或总承包单位）组织联动试运行，可签订合同进行约定。
P322：例如，离心泵试运行后，应关闭泵的入口阀门，待泵冷却后再依次关闭附属系统的阀门；输送易结晶、凝固、沉淀等介质的泵，停泵后应防止堵塞，并及时用清水或其他介质冲洗泵和管道；放净泵内积存的液体。
（三）联动试运行应符合的规定
1.必须按照试运行方案及操作规程精心指挥和操作。
2.试运行人员必须按建制上岗，服从统一指挥。
3.不受工艺条件影响的仪表、保护性联锁、报警皆应参与试运行，并应逐步投用自动控制系统。4.划定试运行区域，无关人员不得进入。5.认真做好记录。
P329：工程竣工结算分类：单位工程竣工结算、单项工程竣工结算和建设项目竣工总结算。
工程竣工结算价款=合同价款＋施工过程中调整预算或合同价款调整数额－预付及已结算工程价款-质量保证金
P330：机电工程专项验收 1）消防验收；2）人防设施验收；3）环境保护验收；4）防雷设施验收；5）卫生防疫检测。
P331：二：竣工工程技术资料
（3）施工记录资料。包括图纸会审记录、设计变更单、隐蔽工程验收记录；定位放线记录；质量事故处理报告及记录；特种设备安装检验及验收检验报告；分项工程使用功能检测记录等。
P336：保修期限【2013 案例】
根据《建设工程质量管理条例》规定，建设工程在正常使用条件下的最低保修期限为：
1.建设工程的保修期自竣工验收合格之日起计算。
2.电气管线、给水排水管道、设备安装工程保修期为 2 年。
3.供热和供冷系统为 2 个供暖期或供冷期。
4.其他项目的保修期由发包方与承包方约定。
P337：工程回访的内容
工程回访工作计划内容包括：主管回访保修业务的部门；回访保修的执行单位；回访的对象（发包人或使用人）及其
工程名称；因访时间安排和主要内容；因访工程的保修期限。
P341：1.强制检定：强制检定是指计量标准器具与工作计量器具必须按检定周期送由法定或授权的计量检定机构检定。
强制检定的计量器具范围有：
（1）社会公用计量标准器具。（2）部门和企业、事业单位使用的最高计量标准器具。
（3）用于贸易结算、安全防护、医疗卫生、环境监测等方面的列入计量器具强制检定目录的工作计量器具。
2.非强制检定：非强制检定的计量器具可由使用单位依法自行定期检定，本单位不能检定的，由有权开展量值传递工作的计量检定机构进行检定。
3.施工计量器具管理范围【2014 单、2016 单、21 单】
（1）列入《中华人民共和国强制检定的工作计量器具目录》（以下简称《强检目录》）的在施工过程中使用的工作计量器具。如用于安全防护的压力表、电能表（单相、三相）、测量互感器（电压互感器、电流互感器）、绝缘电阻测量仪、接地电阻测量仪、声级计等。
（2）施工单位建立的最高计量标准器具。
（3）列入《中华人民共和同依法管理的计量器具目录》的计量器具。如电压表、电流表、欧姆表、相位表等。
P342：计量检定印、证包含的内容。
（1）检定证书：证明计量器具已经过检定，并获满意结果的文件
（2）检定结果通知书：证明有关结果不符合法定要求的文件
（3）检定印记：证明计量器具经过检定合格而在计量器具上加盖的印记
（4）封印标记：用于防止对测量仪器进行任何未经授权的修改、再调整或拆除部件等的标记。
P344：二、确定计量器具的选择原则
1.应与所承揽的工程项目的内容、检测要求以及所确定的施工方法和检测方法相适应。
2.所选用的计量器具和测量设备，必须具有计量检定证书或计量检定标记。
3.所选用的计量器具和测量设备，在技术上是适用的，操作培训是较容易的，坚实耐用易于携带，检定地点在工程所在地附近的，使用时其比对物质和信号源易于保证。尽量不选尚未建立检定规程的测量器具。
P345：分类管理计量器具
P346：6.施工过程中使用的专用或自制检具（如模具、样板等）用作检验手段时，使用前由现场质量检查员和专业技术人员按有关要求加以检验，并做好检验记录，记录交工程项目部计量管理员保存，随竣工资料归档。
P348：5.变更用电的规定。有下列情况之一者，为变更用电。用户需变更用电时，应事先提出申请，并携带有关证明
文件，到供电企业用电营业场所办理手续，变更供用电合同。
（1）减少合同约定的用电容量（简称减容）;（2）暂时停止全部或部分受电设备的用电（简称暂停）;
（3）临时更换大容量变压器（简称暂换）;（4）迁移受电装置用电地址（简称迁址）;
（11）改变供电电压等级（简称改压）；
P349：用户使用的电力电量，以计量检定机构依法认可的用电计量装置的记录为准。用户受电装置的设计、施工安装和运行管理，应当符合现行国家标准或者电力行业标准。
（一）用电计量装置使用规定
1.用电计量装置的量值指示是电费结算的主要依据，依照有关法规规定该装置属于强制检定范畴，应由省级计量行政主管部门依法授权的检定机构进行检定合格，方为有效。
2.用电计量装置的设计应征得当地供电部门认可，施工单位应严格按施工设计图纸进行安装，并符合相关现行国家标准或行业标准要求。安装完毕应由供电部门检查确认。
3.供电企业在新装、换装及现场校验后应对用电计量装置加封，并请用户在工作凭证上签章。
P350：施工单位在施工过程中应遵守用电安全规定，不允许有以下行为：
1.擅自改变用电类别。2.擅自超过合同约定的容量用电。3.擅自超过计划分配的用电指标。
4.擅自使用已经在供电企业办理暂停使用手续的电力设备，或者擅自启用已经被供电企业查封的电力设备。
5.擅自迁移、更动或者擅自操作供电企业的用电计量装置、电力负荷控制装置、供电设施以及约定由供电企业调度的用户受电设备。
6.未经供电企业许可，擅自引入、供出电源或者将自备电源擅自并网。
P356：（1）压力容器的范围包括压力容器本体、安全附件及仪表。
P359：二：（1）锅炉制造【含安装（散装锅炉除外）、修理、改造】/安装（含修理/改造）许可参数级别表
（2）锅炉安装（含修理、改造）许可：
1）A 级许可参数级别覆盖 B 级许可参数级别；
2）A 级锅炉安装覆盖 GC2、GCD 级压力管道安装；
3）B 级锅炉安装覆盖 GC2 级压力管道安装。
P360 压力管道安装许可参数级别
2.长输管道安装（GA1、GA2）许可由国家市场监督管理总局实施。
公用管道安装（GB1,GB2）、工业管道安装（GC1、GC2、GCD）许可由国家市场监督管理总局授权省级市场监管部门或由省级市场监管部门实施。
3.长输管道安装 GA1 级覆盖 GA2 级，工业管道安装 GC1 级、GCD 级覆盖 GC2 级。
P361：（一）特种设备制造、安装、改造、修理单位应当具备的条件
1.具有法定资质。
2.具有与许可范围相适应的资源条件，并满足生产需要。按照《特种设备生产和充装单位许可规则》TSG07—2019，其具体资源条件要求有：
（1）人员，包括管理人员、技术人员、检测人员、作业人员等。
（2）工作场所，包括场地、厂房、办公场所、仓库等。
（3）设备设施，包括生产（充装设备）、工艺装备、检测仪器、试验装置等。
（4）技术资料，包括设计文件、工艺文件、施工方案、检测规程等。
（5）法规标准，包括法律、法规、规章、安全技术规范及相关标准P362:2.告知的规定
告知方式：施工单位可以采用派人送达、挂号邮寄或特快专递、网上告知、传真、电子邮件等方式进行安装改造维修告知。施工单位采用传真、电子邮件方式告知的，应采用有效方式与接收告知的特种设备安全监督部门确认告知书是否收到。特种设备安全监督管理部门收到施工告知后，应予以签收。有条件当场签收的，应当场予以签收；无法当场签收的，应于 2 个工作日内予以签收；逾期不签收的，视为施工告知生效，施工单位可以施工。
3.长输管道安装告知
承担跨省长输管道安装的安装单位，应当向国家质检总局履行告知手续；承担省内跨市长输管道安装的安装单位，应当向省级质量技术监督部门履行告知手续。
（三）特种设备安装要求
P363:1.锅炉安装
（3）锅炉出厂时，必须附有与安全有关的技术资料，至少包括：锅炉图样（包括总图、安装图和主要受压部件图）；受压元件的强度计算书或计算结果的汇总表；锅炉质量证明书（包括产品合格证、金属材料证明、焊接质量证明和水（耐）压试验证明等）；安全阀排放量的计算书或计算结果汇总表；锅炉安装说明书和使用说明书；受压元件与设计文件不符的变更资料等。
P365：工业安装工程验收的项目为：土建工程、钢结构工程、设备工程、管道工程、电气工程、自动化仪表工程、防
腐蚀工程、绝热工程、炉窑砌筑工程九项。
P367：电气工程：（1）分项工程应按电气设备或电气线路进行划分。
P370：二：工业安装工程施工质量验收的组织【2016 单】
P375：一：建筑工程项目验收划分
P374：一：建筑工程项目验收程序与组织
P376：观感质量验收难以定量，只能以观察、触摸或简单量测的方式进行，并由个人的主观印象判断，检查结果并不给出“合格”或“不合格”的结论，而是综合给出质量评价。对于“差”的检查点应通过返修处理等措施。
1．单位（子单位）工程质量验收合格规定
（1）单位（子单位）工程所含分部（子分部）工程的质量均应验收合格。
（2）质量控制资料应完整。
（3）单位（子单位）工程所含分部工程的有关安全、节能、环境保护和主要使用功能的检测资料应完整。
（4）主要功能项目的抽查结果应符合相关专业质量验收规范的规定。
（5）观感质量验收应符合要求。
