2024年一级建造师考试《机电工程管理与实务》易错易考300题-第3章案例题
京疆援培一级建造师考试培训教研组在分析2024年新版考试大纲和考试教材的基础上对本年度考试各科目要点习题进行了梳理，小编在这里跟考生们分享2024年度一级建造师考试《机电工程管理与实务》易错易考300题的内容，以供考生备考学习之用。一级建造师《机电工程管理与实务》第 3 章 建筑机电工程施工技术 易错易考题的案例分析题试题内容如下：
2024年一级建造师考试《机电工程管理与实务》易错易考300题
第 3 章 建筑机电工程施工技术
三、案例分析题
66.施工单位承接了某地铁工程的机电安装任务，工程内容包括：消防、空调、动力照明、给排水等系统的安装。由于工期较紧，施工单位安排人员加班加点抢工期，在规定时间内对工程进行了预验收，在项目部进场施工的过程中，发生了如下事件：

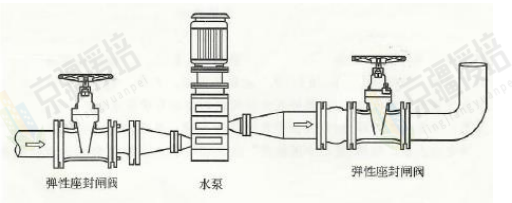

事件 1：室内采自动喷水灭火系统，室外是消火栓灭火系统，设计没有具体要求，施工单位为了不碍事，把部分墙壁水泵接合器安装在距离地面 1.0m 处；其余部分墙壁水泵接合器安装在玻璃幕墙的下方，与墙面上的玻璃窗的净距为 1.8m。在消防验收时，消防部门对消防水泵和水泵接合器的安装提出了异议，认为泵的吸入管和排出管上缺少关键部件，下达了整改通知书。

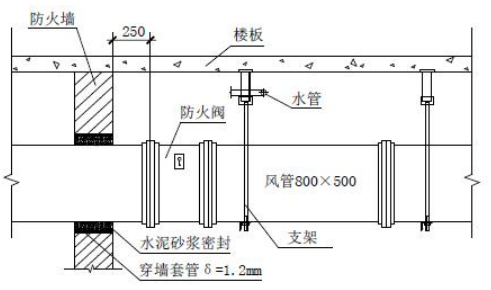

事件 2：图示为 1800Pa 的镀锌风管穿越低压配电室防火墙处的封堵情况及防火阀安装情况。
事件 3：在灯具通电安装时，发现 3.5kg 的吊灯固定在直径 5mm 的螺钉上；还发现嵌入式吸顶灯（重 10.5kg）的固定及装置，按灯具重量的 2 倍抽查了 10%做了强度试验，整改后通过验收。
【问题】
1.请问泵的吸入管和排出管上分别缺少何种部件？分别起何种作用？墙壁水泵接合器的安装存在哪些问题？如何整改？
2.事件 2 图示中安装存在哪些错误并改正？
3.事件 2 中的风管属于什么压力等级？并说明判断依据。该风管可以采用哪些咬口形式？该风管内部加固形式有哪些？
4.对事件 3 中灯具安装中的错误之处加以整改。
参考答案与解析
66.【答案】
1.（1）吸入管和排出管主要缺少的部件及作用如下：
1）吸入管上缺少过滤器。
作用：过滤水中的固体颗粒。
2）排出管上缺少止回阀。
作用：制止水倒流，防止水泵及电机逆转，烧毁电机。
（2）墙安装存在的问题有：
1）部分墙壁水泵接合器安装在距离地面 1.0m 处；
整改为：安装高度距地面宜为 0.7m.
2）部分墙壁水泵接合器安装在玻璃幕墙的下方，与墙面上的玻璃窗的净距为 1.8m。
整改为：与墙面上的玻璃窗的净距为不小于 2.0m，且不应安装在玻璃幕墙的下方。
2.（1）风管穿墙套管厚度 1.2mm 不妥，风管穿过防火墙时，应设钢板厚度不小于 1.6mm 的预埋管或防护套管。
（2）采用水泥砂浆封堵不妥，水泥砂浆是刚性防水材料。风管与套管之间应采用不燃柔性材料封堵。
（3）防火阀未设置单独支架不妥，根据规范，边长或直径大于等于 630mm 的防火阀应设置独立的支吊架。
（4）防火阀位置不妥，距防火墙 250mm。根据规范，防火分区隔墙两侧的防火阀，距墙表面应不大于 200mm。
（5）风管与水管共用支吊架不妥，按要求，应当分开敷设。
3.（1）事件 2 中的风管压力为 1800Pa，属于高压风管。因为按风管系统工作压力分类，风管分为微压、低压、中压、高压。当 1500Pa<p≤2500pa 时，属于高压风管。
（2）该风管可以采用单咬口、立咬口、联合角咬口、转角咬口。
（3）风管内部加固形式有：扁钢内支撑、镀锌螺杆内支撑、钢管内支撑。
4.对事件 3 中灯具安装中的错误之处并整改如下：
（1）3.5ka 的吊灯固定在有 5mm 的螺钉上不正确
整改：质量大于 3kg 的悬吊灯具，应固定在螺栓或预埋吊钩上，螺栓或预埋吊钩的直径不应
小于灯具挂销直径，且不应小于 6mm；
（2）重 10.5kg 的嵌入式吸顶灯的固定及装置，按灯具重量的 2 倍抽查了 10%做了强度试验不正确
整改：质量大于 10kg 的灯具，固定装置及悬吊装置应按灯具重量的 5 倍做强度试验，且持续时间不得少于 15min。应全数检查（检查比例 100%）。
