2024年度二级建造师考试《机电工程管理与实务》典型案例汇编——机电工程技术
京疆援培二级建造师考试培训教研组在分析2024年新版考试大纲和考试教材的基础上对本年度专业实务科目考试要点进行了梳理，小编在这里跟考生们分享2024年度二级建造师考试《机电工程管理与实务》科目典型案例汇编，以供广大考生备考学习之用。二级建造师《机电工程管理与实务》典型案例机电工程技术部分内容如下：
二级建造师《机电工程管理与实务》案例汇编
机电工程技术
【案例 1】在使用 250t 履带吊进行大型工艺设备吊装作业时，250t 履带吊的车身突然发生倾斜，起重指挥人员立即停止了吊装作业，经检查发现履带吊的右侧履带前部的地面出现了下陷，施工单位立即组织人员进行了妥善处理。
【问题】
1.250t 履带吊进行大型工艺设备吊装作业时，吊车的工作位置地面有哪些要求？
【案例 2】监理工程师在检查钢结构一级焊缝表面质量时，发现存在咬边、未焊满、根部收缩、弧坑裂纹等质量缺陷，要求项目部加强焊工的培训并对焊工的资质进行了再次检查，项目部进行整顿和培训，作业人员的技术水平达到要求，项目进展顺利并按时交工。
【问题】
1.钢结构的一级焊缝中还可能存在哪些表面质量缺陷？
【案例 3】专项施工方案审批通过后，安装公司对施工人员进行方案交底，在压缩机底座吊装固定后，进行压缩机部件的组装调整，重点是压缩机轴瓦、轴承等运动部件的间隙进行调整和压紧调整等，保证了压缩机安装质量。
【问题】
1.依据解体设备安装一般程序，压缩机固定后在试运转前有哪些工序？压缩机的装配精度包括哪些方面？

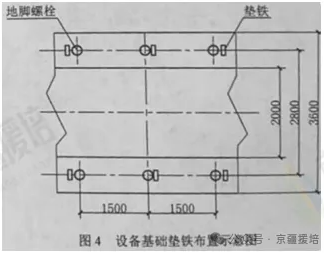

【案例 4】安装公司项目部在汽轮发电机组设备安装过程检查中发现垫铁组布置位置存在问题，布置如图 4。
【问题】
1.图 4 中垫铁布置位置存在什么问题？应如何改正？
【案例 5】安装后期，在制冷机组油管冲洗前，项目部对设备滑动轴承间隙进行了测量，均符合要求。按计划冲洗后，除一路直管外，其余油管路全部冲洗合格，针对一路冲洗不合格的油管，项目部采取的冲洗措施：将其他支管及主管的连接处加设隔离盲板，加大不合格支管的冲洗流量，采取措施后，冲洗合格。
【问题】
1.制冷机机组滑动轴承间隙要测量哪几个项目？分别用什么方法测量？
【案例 6】在设备螺纹连接件装配时，施工班组遇到有预紧力规定要求的紧固螺纹的连接，经技术交底和反复实践，施工人员熟练掌握各种紧固方法的操作技能，圆满完成了所有螺纹连接的紧固工作。
【问题】
1.有预紧力规定要求的螺纹连接常用的紧固方法有哪几种？

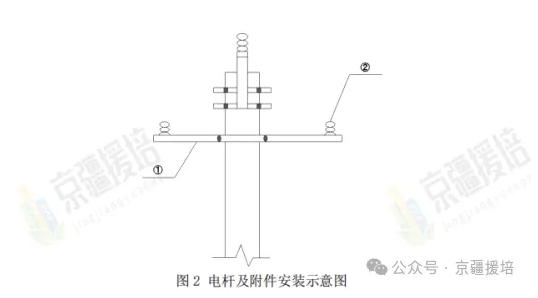

【案例 7】电杆及附件安装（见图 2）、导线架设后，在线路试验前，某档距内的一条架空导线因事故造成断线，B 公司用相同规则导线对断线进行了修复（有 2 个接头）复后检查，接头处机械强度只有原导线的 80%，接触电阻为同长度导线电阻的 1.5 倍，被 A 公司要求返工，B 公司对断线进行返工修复，施工临时用电工程验收合格。
【问题】
1.说明图 2 中①、②部件的名称。有什么作用？
【案例 8】施工前，施工方案编制人员向作业人员进行了安全技术交底，光伏场区集电线路设计为 35KV 直埋电缆，根据施工方案要求，采用机械开挖电缆沟，由于沟底有少量碎石，施工人员在沟底铺设一层细沙，完成直埋电缆工程的相关工作。在施工过程中，公司总部多次对项目部进行综合检查，发现下列事件，存在施工质量问题，并监督项目部进行了整改。
事件 2：室内配电装置的母线采用螺栓连接，作业人员在母线连接处涂了凡士林，母线平置连接时的螺栓由上向下穿，螺栓连接的母线两侧只有平垫圈，并用普通扳手紧固。
【问题】
1.沟底铺设一层细沙后，直埋电缆工程的相关工作有哪些？
2.在事件 2 中，项目部如何整改的？
【案例 9】施工方案有油浸式电力变压器施工方案、电力电缆敷设方案、电力电缆交接试验方案等。油浸式电力变压器施工方案中的施工程序只有开箱检查、二次搬运、设备就位、吊芯检查。
110KV 电力电缆交接试验时，电气试验人员按照施工方案与《电力设备交接试验规范》要求，对 110KV 电力电缆进行了电缆绝缘电阻测量和交流耐压试验。
【问题】
1.油浸式电力变压器施工程序中还缺少哪些工序？
2.110KV 电力电缆交接试验时，还缺少哪几个试验项目？
【案例 10】施工前，电气工长根据施工图编制了“电缆需用计划”、“电缆用量统计表”，作为施工图预算、成本分析和材料采购的依据，电缆盘运到现场并具备敷设条件后，电工班组按照“电缆需用计划”组织实施了电缆敷设及电缆接头制作。施工中建设单位增加几台小功率排污泵，向项目部下达施工指令，项目部以无设计变更为由拒绝执行。
在电缆敷设后的检查中，动力照明电缆和智能化电缆分层独立桥架敷设，发现两种电缆桥架内，都有中间接头，并列电缆的中间接头位置相同。电气施工班组按照电缆敷设的施工程序完工并经检查合格后，在各回路电缆装设标志牌，进行了质量验收。
【问题】
1.电工班组按照“电缆需用计划”实施电缆敷设的做法是否正确？合理减少电缆接头的措施有哪些？
2.指出电缆中间接头位置有哪些错误，如何整改？

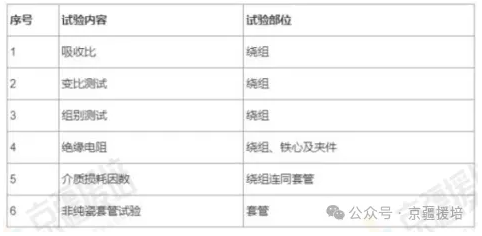

【案例 11】升压站安装完成后，进行了变压器交接试验，试验内容见表 2，监理认为试验内容不全，项目部补充了交接试验项目，通过验收。
表 2 变压器交接试验内容
【问题】
1.变压器交接试验还应补充哪些项目？
【案例 12】为方便施工在管道下方搭设施工脚手架，管道系统安装完成后，公司工程部组织技术部、质量安全部对项目部的竣工资料整理情况进行检查，部分检查情况为：工程的施工组织设计由项目经理主持编制，项目技术负责人审批：工程使用的管材、阀门，安全附件、焊接材料等都按规范进行进场质量检验或验收，记录齐全，各合格证、质量证明文件完备；管道水压试验记录显示：试压时共使用 3 块精度为 1.0 级的压力表，使用时均校验合格且在有效期内，检定记录完备。
【问题】
1.管道水压试验时压力表的使用是否正确？说明原因。
【案例 13】某新建工业项目的循环冷却水泵站由某安装公司承建，泵站为半地下式钢筋混凝土结构，水泵泵组设计为三用一备，设计的一台 2t×6m 单梁桥式起重机用于泵组设备的检修吊装。该泵站为全厂提供循环冷却水，其中，鼓风机房冷水管道系统主要材料（见表 4）。
冷却水系统工程设计对管道冲洗无特别要求。鼓风机房冷却水管道系统水压试验合格后，进行管道冲洗，冲洗压力和冲洗最小流量满足要求，冲洗后验收合格。

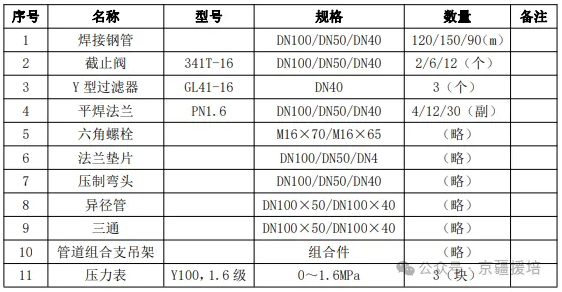

表 4 鼓风机房冷却水管道系统主要材料表
【问题】
1.表 4 中除焊接钢管、截止阀、平焊法兰、异径管、三通，还有哪几种材料属于管道组成件？
2.鼓风机房冷却水管道系统冲洗的合格标准是什么？系统冲洗的最低流速为多少？系统冲洗所需最小流量的计算应依据哪个规格的管道？

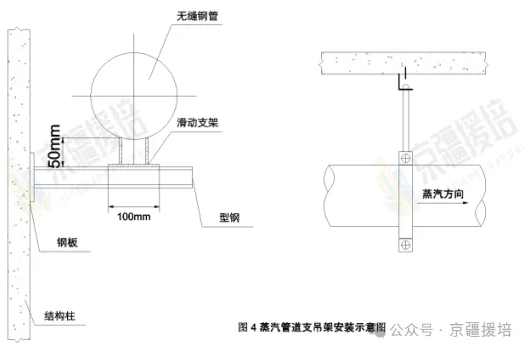

【案例 14】安装公司进场后，编制了施工组织设计和施工方案。在蒸汽管道支、吊架安装（见图 4）设计交底时，监理工程师要求修改滑动支架高度、吊架的吊点安装位置、锅炉到达现场后安装公司、监理单位和设计单位共同进行了进场验收。
【问题】
1.图 4 中的滑动支架高度及吊点的安装位置应如何修改？

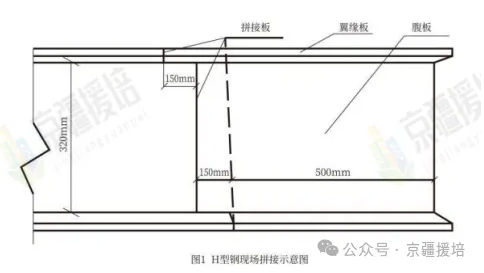

【案例 15】某公司承接一项体育馆机电安装工程，在 H 型钢转换支架制作过程中，监理工程师检查发现有 H 型钢存在拼接不符合安装要求的情况，详见图 1，项目部组织施工人员返工后合格。
【问题】
1.请指出 H 型钢拼接有哪些做法不符合安装要求？正确做法是什么？

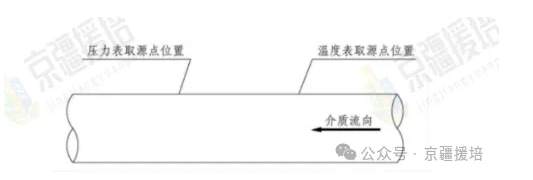

【案例 16】在设备机房施工期间，现场监理工程师发现某工艺管道取源部件的安装位置如图所示，认为该安装位置不符合规范要求，要求项目部整改。
【问题】
1.图中气体管道压力表与温度表取源部件位置是否正确？请说明理由，蒸汽管道的压力表取压点安装方位有何要求？
【案例 17】在蒸汽主管道上安装流量取源部件时，施工单位发现图纸所示的安装位置的 XXX段长度不符合设计要求，立即通知了建设单位。建设单位通过设计变更修改了流量取源部件的安装位置，使该部件的安装工作顺利进行。
【问题】
1.安装流量取源部件的管道直管段应符合哪些要求？
【案例 18】离心送风机安装完成后，在电机单独试运首次启动时发现电机转向错误，停机处理后重新启动电机，运行 20min 后电机轴承温升异常，停机检查发现电机轴承润滑脂乳化，处理后再次启动电机，电机运行平稳。
【问题】
1.说明电机转向错误和轴承润滑脂乳化的处理方法。电机试运时对电机轴承的温度、振动的要求是什么？
【案例 19】施工期间，露天水平管道绝热施工验收合格后，进行金属薄钢板保护层施工时，施工人员未严格按照技术交底文件施工，水平管道纵向接缝不符合规范规定，被责令改正。
【问题】
1.管道绝热按用途可分为哪几种类型？水平管道金属保护层的纵向接缝应如何搭接？
【案例 20】数据中心 F2 层变配电室的某一段金属梯架全长 45m，并敷设一条扁钢接地保护导体，监理单位对金属梯架与接地保护导体的连接部位进行了重点检查，以确保金属梯架的可靠接地工程竣工后，B 单位按期提交了工程竣工结算书。
【问题】
1.变配电室的金属梯架应至少设置多少个与接地保护导体的连接点？分别写出连接点的位置。

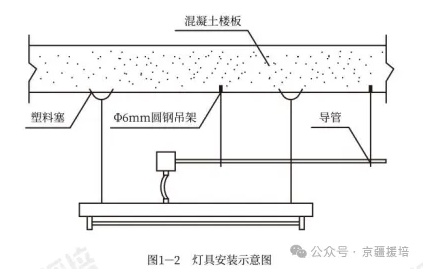

【案例 21】灯具安装过程中，专业监理工程师检查发现（见图 1－2）灯具底座及导管吊架安装不符合施工规范，要求整改。
【问题】
1.图 1－2 中灯具底座安装和导管吊架安装存在哪些错误？应如何整改？

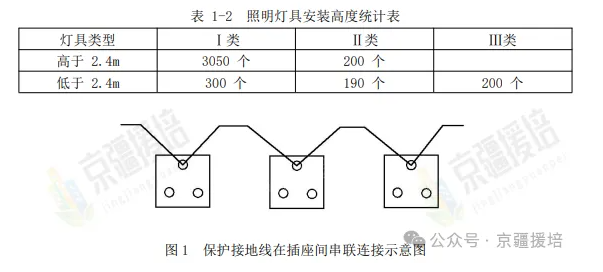

【案例 22】在设备、材料到达施工现场后，B 公司项目部依据施工图纸和施工方案，对灯具、开关及插座的安装进行技术交底，灯具类型及安装高度（见表 1-2）。在施工质量的检查中，监理工程师发现单相三孔插座的保护接地线（PE 线）在插座间串联连接（见图 1），相线与中性线利用插座本体的接线端子转接供电。监理工程师要求返工，使用连接器对插座的保护接地线、相线和中性线进行分路连接，施工人员按要求整改后通过实验。
【问题】
1.本照明工程有多少个灯具外壳需要与保护导体连接？写出连接的要求。
2.图 1 中的插座接线会有什么不良后果？画出正确的插座保护接地线连接的示意图。
【案例 23】在灯具通电调试时，发现个别灯具外壳带电，经检查是螺口灯头的接线通电，同时还发现嵌入式吸顶灯（重 3.5kg）用螺钉固定在石膏板吊顶上，整改后通过验收。
【问题】
1.灯具的安装质量应如何整改？
【案例 24】项目部对空调机房安装质量进行检查，情况如下：风管安装顺直，支吊架制作采用机械加工方法：穿过机房墙体部位风管的防护套管与保温层间有 20mm 的缝隙；防火阀距离墙体 500mm；为确保调节阀手柄操作灵敏，调节阀体未进行保温：因空调机组即将单机试运行，项目部已将机组的过滤器安装完成。
【问题】
1.请指出本项目空调机房安装存在的问题有哪些？

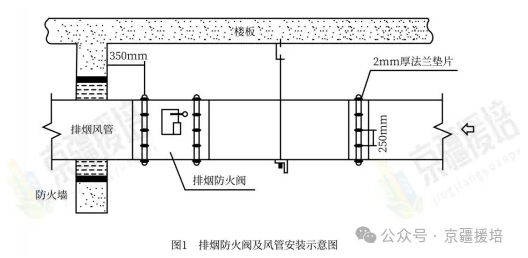

【案例 25】施工过程中，消防排烟系统设计工作压力 750Pa，排烟风管采用角钢法兰连接，现场排烟防火阀及风管安装见图 1，监理单位在工程质量验评时，对排烟防火阀的安装和排烟风管法兰连接工艺提出整改要求。
【问题】
1.请写出图 1 中排烟防火阀安装和排烟风管法兰连接的正确要求。

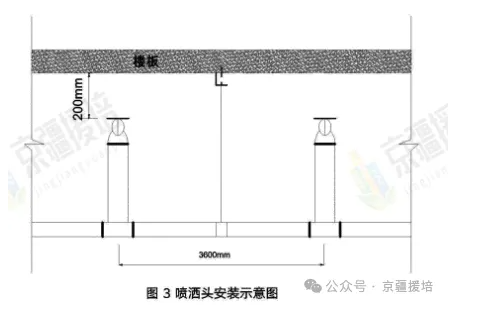

【案例 26】A 公司承接一地下停车库的机电安装工程，工程内容包括给排水、建筑电气、消防工程等。经建设单位同意，A 公司将消防工程分包给了 B 公司，并对 B 公司在资质条件、人员配备方面进行了考核和管理，自动喷水灭火系统中的直立式喷火头运到施工现场，经外观检查后，立即与消防管道同时进行了安装，直立式喷洒头安装见图 3，施工过程中被监理工程师叫停，要求整改。
B 公司整改后，对自动喷水灭火系统进行通水调试，调试项目包括水源测试、报警阀调试、联动试验，在验收时被监理工程师要求补充调试项目。
【问题】
1.说明自动喷水灭火系统安装中被监理工程师要求整改的原因。
2.自动喷水灭火系统的调试还应补充哪些项目？
【案例 27】项目部编制了质量预控方案表，对可能出现的质量问题采取了质量预控措施，例如针对风管矩形内弧形弯头设置了导流片。同时通过加强与装饰装修、给水排水、建筑电气及建筑智能化等专业之间的协调配合，有效保证了项目质量目标的实现。
在施工过程中，监理工程师巡视发现空调冷热水管道安装中存在质量问题（见图 3），要求限期整改，其中管道支架的位置和数量满足规范要求。
【问题】
1.风管矩形内弧形弯头内设置导流片的作用是什么？
2.图 3 中空调冷热水管道安装存在的质量问题有哪些？应如何整改？
【案例 28】500 台同厂家的风机盘管机组进入施工现场后，按不考虑产品节能认证等情况，施工单位抽取了一定数量的风机盘管机进行了节能复验，复验的性能参数包括机组的供冷量，供热量和水阻力等。
【问题】
1.风机盘管机组的现场节能复验应在什么时点进行？还应复验哪些性能参数？复验数量最少选取多少台？
【案例 29】在风管系统安装过程中，A 安装公司在设备安装前重点检查了静压消声装置的质量。在冷水机组和其他设备单机试运转全部合格后，进行了通风与空调系统无生产负荷下的联合试运行，对系统进行了风量、空调水系统、室内空气参数及防排烟系统的测定和调试。
【问题】
1.在通风空调系统无生产负荷的联合试运行及调试中，通风系统的连续运行时间和空调系统带冷（热）源的连续运行时间分别为多少？防排烟系统应测定哪些内容？
【案例 30】因空调设备没有按合同约定送达施工现场，耽误了风管的施工进度，为保证进度，室内主风管安装连接后，没有检测风管的严密性就开始风管的保温作业，监理叫停，后经检验合格才交付下道工序。
【问题】
1.应检查风管哪些部位的严密性？
【案例 31】某安装公司承接一项公共建筑的电梯安装工程，工程有 28 层，28 站曳引式电梯8 台，工期为 90 天，开工日期 3 月 18 日，其中 2 台消防电梯需在 4 月 30 日前交付，在通过消防验收后，作为施工电梯使用，电梯井道的脚手架工程、机房及厅门预留孔的安全防护设施由建筑工程公司实施，验收合格。安装公司项目部编制了电梯施工方案，书面告知了工程所在地的特种设备安全监督管理部门，工程按期开工。
【问题】
1.厅门预留孔安全防护装置的设置有什么要求？
2.电梯运行试验时，运行载荷和运行次数（时间）各有哪些规定？
【案例 32】A 公司项目部进场后，依据施工验收规范和施工图纸制定了金属风管的安装程序：
测量放线→支吊架安装→风管检查→组合连接→风管调整→风管绝热→漏风量测试→质量检查。

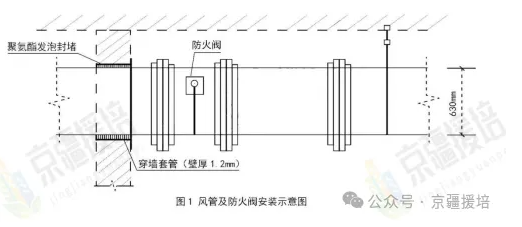

风管制作材料有 1.0mm、1.2mm 镀锌钢板、角钢等。施工后，风管板材拼接、风管制作、风管法兰连接等检查均符合质量要求，但防火阀安装和风管穿墙（见图 1）存在质量问题，监理工程师要求项目部返工。
项目部组织施工人员返工后，工程质量验收合格。
【问题】
1.项目部制定的金属风管安装程序存在什么问题？会造成什么后果？
2.本工程的风管板材拼接应采用哪种方法？风管与风管的连接可采用哪几种连接方式？
3.图 1 的示意图中有哪些不符合规范要求？写出正确的做法。

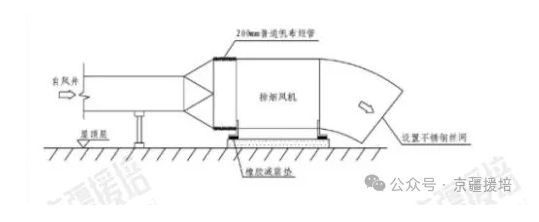

【案例 33】排烟风机进场报验后，安装就位于屋顶的混凝土基础上，风机与基础之间安装橡胶减震垫，设备与排烟风管之间采用长度 200mm 的普通帆布短管连接（见图 1）。监理单位在验收过程汇总，发现排烟风机的上述做法不合格，要求施工单位整改。
【问题】
1.指出图 1 屋顶排烟风机安装的不合格项，应怎么纠正？
【案例 34】F1-F7 层商业工程竣工后，建设单位申请消防验收，递交的技术资料如下：
（1）消防验收申请表；
（2）工程竣工验收报告、隐蔽工程施工和验收资料；
（3）消防产品市场准入证明文件；
（4）具有防火性能要求的建筑构件、装修材料证明文件和出厂合格证；
（5）工程监理单位、消防技术服务机构的合法身份和资质等级证明文件；
（6）建设单位的工商营业执照合法身份证明文件等。
经消防部门审查资料不全，被要求补充。
【问题】
1.建设单位提出的 F1-F7 层商业局部消防验收的申请是否可以？建设单位还应补充哪些消防验收资料？
【案例 35】B 公司通过招投标方式承接一高档办公楼机电安装项目，工程内容包括：建筑电气、建筑智能化、建筑给排水、通风与空调、消防、防雷接地等工程。项目开工后，B 公司安排施工队与土建单位配合，进行电气预埋导管、水管预留洞、防雷接地等工程施工。
电气安装工程中，楼板内电气预埋导管采用 DN20、DN25 等非镀锌钢导管进行施工，导管接头采用螺纹连接，接头两端焊接圆钢跨接地线，非镀锌钢导管接头示意图见图 2。导管敷设完成后，B 公司通知专业监理工程师进行隐蔽工程验收，并拍照保存影像资料。隐蔽验收合格。B 公司与土建单位办理中间交接手续。
在穿线阶段，施工人员按施工方案要求进行施工，穿线的同时清理盒内杂物。线内管口设置PVC 电线接口，防止穿线过程中电线绝缘皮破损。穿线完成后，用兆欧表测量各个回路的绝缘电阻，并做好记录。

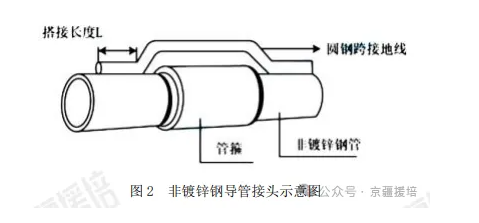

图 2 非镀锌钢导管接头示意图
【问题】
1.圆钢跨接地线直径最小为多少？并计算最小搭接长度 L。
2.导管接头隐蔽验收时检查数量如何确定？指出电线回路绝缘电阻值的合格范围。
